Ombouwen Marklin motorpost naar DCC digitaal.

Allereest wat info:
De motorpost in deze presentatie is van wisselstroom omgebouwd naar gelijkstroom.
Daarvoor zijn de assen vervangen door gelijkstroom assen, en is de veldspoel op de motor vervangen door een permanentmagneet.
Ook is de sleper verwijderd, deze is vervangen door een wielcontact.

(Zet uw soldeerbout/station alvast aan)
1.1. Open de Motorpost door de drie schroeven aan de onderkant te verwijderen.
1.2. Soldeer alle bedrading op de centrale printplaat los.
1.3. soldeer de bedrading van de motor af.
1.4. Verwijder alle diode's e.d., ook van de motor.
1.5. Verwijder de 2 weerstanden aan de onderkant van de print, maar bewaar ze wel.
1.6. Schroef de centrale printplaat er af.

Nu heb je in het midden van de trein een trosje losse draden, ook de motor heeft geen draden meer.

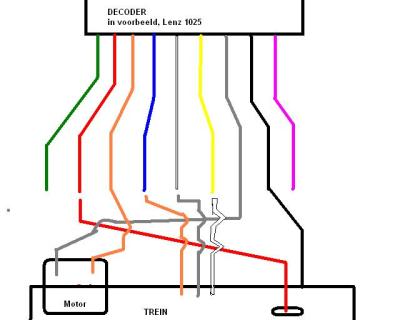

Dan kunnen we nu de decoder inbouwen, in het voorbeeld is een Lenz 1025 gebruikt, andere decoders zouden kunnen afwijken qua kleurstelling.

2.1. Trek (voorzichtig) de kabelstekker van de decoder los, en berg de decoder even veilig op.
2.2. Soldeer rood van de decoder aan rood van het wielstel.Isoleer de uiteinden.
2.3. Voeg de twee grijze draden van de trein samen, en soldeer daar de witte van de decoder aan.Isoleer de uiteinden.
2.4. Voeg de twee gele draden van de trein samen, en soldeer daar de gele van de decoder aan.Isoleer de uiteinden.
2.5. Soldeer per oranje draad van de trein een van de eerder genoemde weerstanden.Isoleer de uiteinden.
2.6. Voeg deze twee weerstanden met de uiteinden samen, en soldeer daar de blauwe van de decoder aan.Isoleer de uiteinden.

2.7. Soldeer de grijze van de decoder op de linker motorpool.
2.8. Soldeer de oranje van de decoder op de rechter motopool.
2.9. Breng nu alle gesoldeerde (geisoleerde) draden samen op de plek waar de centrale printplaat hoort.
2.10. Plaats de centrale printplaat op zijn normale plek, over de draden heen.
2.11. Soldeer de zwarte draad van de decoder links naast de montage schroef, op de printplaat.
2.12. plaats decoder op (m.b.v. bijgeleverde dubbelzijdige tape) chassis.

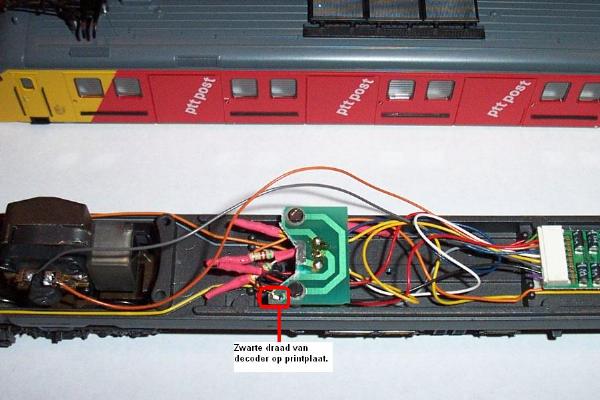

Dan zou het er zo uit moeten zien (printplaat op de foto is onnodig bewerkt).

Nu gaan we de front- en sluitseinen aanpassen voor digitaal gebruik.
Leg het chassis ter zijde en pak de kap van de trein.

3.1. Houdt de kap voorzichtig ondersteboven.
3.2. Verwijder aan 1 kant van de kap het grijze afdek/cabine deel, dit doe je door met lichte druk het deel naar je toe te bewegen.
3.3. Verwijder voorzichtig het printplaatje, het zwarte afschermdeeltje, en de doorzichtige lichtgeleider uit de kap.
3.4. Doe aan de andere kant van de kap precies het zelfde.

Je hebt nu los: 2 printjes, 2 zwarte deeltjes, en twee doorzichtige lichtgeleiders.
Leg de 2 zwarte deeltjes, en twee doorzichtige lichtgeleiders even aan de kant waar ze niet kwijtraken of beschadigen.
De bedoeling is dat we de stroomgeleidendebanen op de printplaatjes gaan verleggen, en dit is hoe;

4.1. Houdt (in je hand) een van de printplaatjes, met de ledjes van je af.
4.2. Je kijkt nu tegen de achterkant van de printplaat aan. Bekijk de volgende tekening, en ga door naar het volgende punt.

4.3. Onderbreek voorzichtig met een kraspen o.i.d. de rode verbindingen volgens de tekening.
4.4. Creeer door middel van solderen de groene verbindingen op de tekening.
TIP: wees voorzichtig als u de print neerlegt op de led's, deze breken snel af.

4.5. Herhaal punt 4.1 t/m 4.4 op de andere print.
4.6. Plaats de lichtgeleider op de print, aan de kant van de led's.
4.7. Schuif van onderaf het zwarte deeltje ertussen. Het zwarte deeltje heeft aan 1 zijde inhammetjes, die kant moet aan de led kant.
4.8. plaats nu dat geheel (drie delen samen) terug in de kop.
4.9. Plaats het grijze afscherm/cabine deel terug, plaats eerst de punt in de printplaat (er is een gat voor) en draai hem van je af, hij klikt op z'n plek.
4.10. Herhaalpunt 6 t/m 9 voor de andere kant.

Het ombouwen is nu geschied.
Controleer de aansluitingen op deugdelijkheid, en verzeker je ervan dat er geen kortsluitingen bestaan in de trein.

5.1. Pak het chassis erbij.
5.2. zorg ervoor dat er geen draden strak staan of buiten het chassis steken.
5.3. Plaats de kap (let op de richting van de kap i.v.m. de schroeven).
5.4. Draai het geheel ondersteboven om de drie schroeven in te draaien.
5.5. Draai de schroeven niet te vast, VAST=VAST, de kappen blijken bij de schroefgaten heel teer te zijn.

Noot:
Voor het ombouwen van een originele HAMO versie geldt dezelfde werkwijze, enkel dient er aan beide kopkanten een extra draad te worden gemaakt voor de verlichting die naar binnen leidt. Standaard zitten er maar 2.

De motorpost is nu omgebouwd, veel rij plezier.
